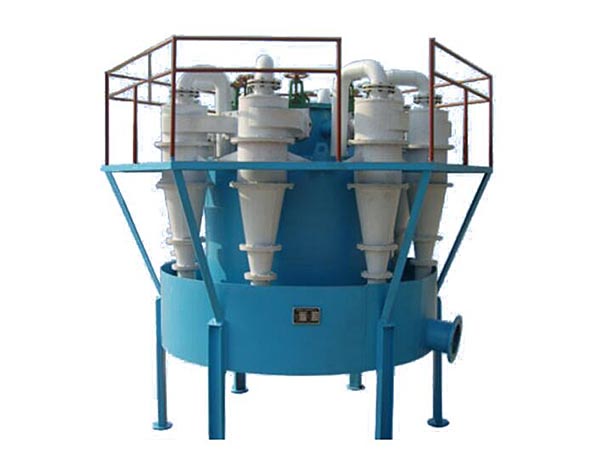

水力旋流器

 提示：點擊圖片可以放大
產品簡介
水力旋流器是在回轉流中利用離心慣性力進行分級的設備。利用一定的壓力將礦漿沿切向方向給入，使之旋轉，礦漿在離心力的作用下加速向旋流器內壁處沉積，達到分級的目的。旋流器的給料方式目前多采用砂泵直接給料。


工作原理
礦漿在一定的壓力（0.04-0.35MPa)下經給礦管沿切線方面送入旋流器，在內部形成高速回轉流，產生很大的離心力。在旋流器圓點處礦漿回轉速度達到Max值，離心力也Max值。礦漿向周圍擴展運動的結果，在中軸周圍形成一個低壓帶。
通過沉砂口吸入空氣，在中軸處形成一個低壓空氣柱。旋流器中的礦漿除切向的回轉運動，又有指向中軸的徑向運動，靠近中軸的礦漿還有沿軸向上的運動，外側礦漿則主要沿軸向向下沉砂口運動。在軸向，礦漿存在一個方向轉變的零速點，連接各點在空間構成一個近似錐形的面，成為零速包絡面。礦漿中粗顆粒借助較大的離心慣性力客服徑向漿流的阻力向外運動，保留在零速包絡面以外，并隨外側礦漿螺旋向下，然后由沉砂嘴排出。細顆粒的離心沉降速度較慢，由向上的渦流攜帶，從溢流管流排出。


產品特點
構造簡單，占地面積小，生產率高。


技術參數
型號 規格 直徑(мм) 錐角 溢流粒度(μm) 處理量(m³/h) 尺寸（L*W*H）(мм) 重量(Kg)
(°)
Hydro-cyclone FX-100 100 20 20~50 2~2.5 260×320×646 26
FX-125 125 20 20-50 3.1-6.1 260×320×646 29
FX-150 150 20 35-75 7.5-15 570×426×1123 128
FX-250 250 20 40-100 10-39 852×516×1273 205
FX-300 300 20 45-105 37-43 852×525×1940 287
FX-350 350 20 50-110 74-90 955×680×2299 430
FX-500 500 20 60-120 170-220 1090×811×2835 718
FX-660 660 20 70-150 350-525 1444×1212×3128 1130
Hydro-cyclonegroup FXK150×4 150 20 35-75 30-60 1800×1790×1850 1680
FXK150×8 150 20 35-75 60-120 2288×2188×1850 2236
FXK150×12 150 20 35-75 90-180 2610×2188×1850 3074
FXK300×4 300 20 45-105 148-172 2333×2325×2560 2530
FXK300×8 300 20 45-105 222-258 2700×2570×2640 3477
FXK350×4 350 20 50-110 296-360 2750×2550×3520 3550
FXK350×6 350 20 50-110 1184-1440 2930×2730×3145 5597
FXK350×12 350 20 50-110 888-1080 4360×4200×2990 10537
FXK500×4 500 20 60-120 680-880 3100×2950×4060 6645
FX500×6 500 20 60-120 1020-1320 3690×3584×3472 8870
FX660×6 660 20 70-150 1830-3150 5500×5300×4250 18057
