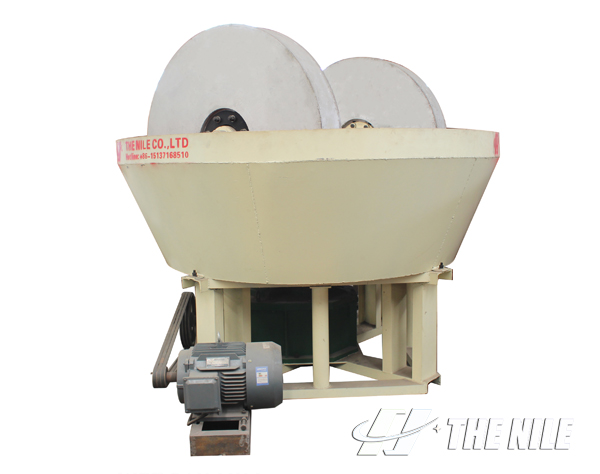

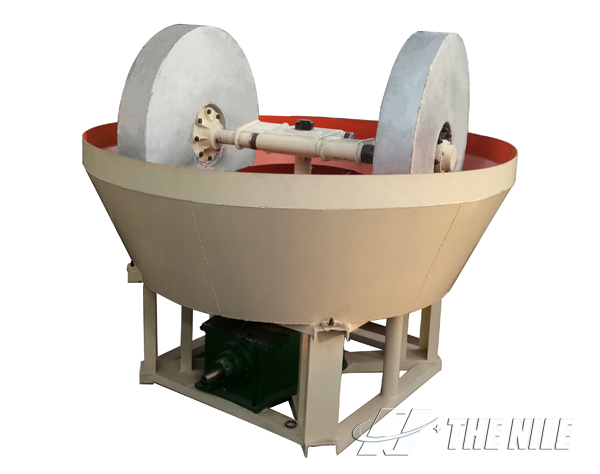

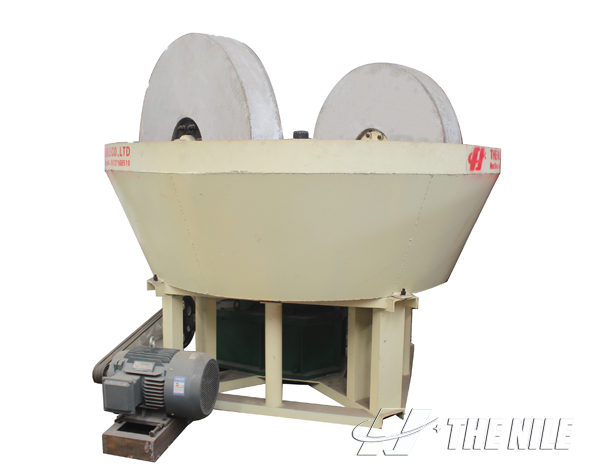

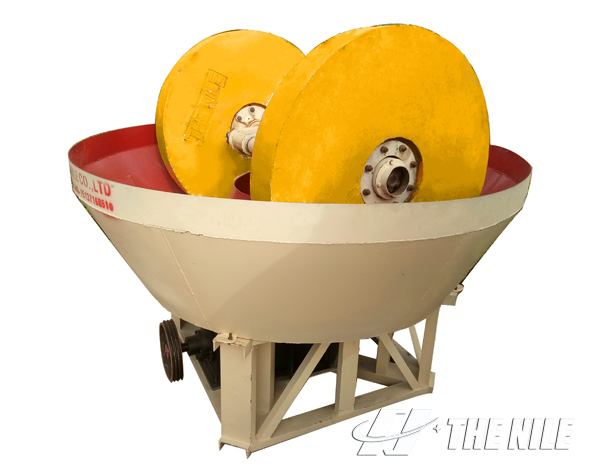

濕碾機

 提示：點擊圖片可以放大
產品簡介
濕碾機全稱濕式碾磨機，根據作業方式的不同，分為碾金機、混汞碾、碾鐵機、電碾；根據結構方式的不同，分為輪碾機、雙磙碾、三磙碾。濕碾機是在古老的石制碾基礎上，經過現代化的改進發展來的。用于各種黑色金屬、有色金屬、非金屬礦物的磨礦作業，以及稀貴金屬金銀的磨、選、加工作業，是受廣大中小型選礦廠青睞的磨礦設備。


工作原理
該設備主要有動力裝置、機架、水盆、碾輪、碾盤等部件組成，采用輪動式磨礦工作方式：首先電動機將動力傳動到減速機，在減速機帶動下，通過大立軸將力矩傳遞給上方的橫軸，然后經安裝在橫軸兩端的拉桿傳遞到碾輪，使碾輪產生驅動力，沿橫軸水平方向做逆時針旋轉運動；工作時的碾輪既能圍繞濕碾機大立軸公轉，又能圍繞碾輪中軸進行自轉，碾盤則固定不動。


技術參數
型號 尺寸 喂料尺寸 發動機功率 旋轉速度(RPM) 重量
1600A 1600×400×200×500±20 ≤25 6.0-30 20-22 14.5
1500A 1500×350×200×460±20 ≤25 6.0-22 20-22 13.3
1500B 1500×350×150×460±20 ≤25 6.0-22 20-22 12.3
1500C 1500×300×150×420±20 ≤25 6.0-22 20-22 11.3
1400A 1400×250×150×350±20 ≤25 6-18.5 16-18 8.5
1400B 1400×250×150×350±20 ≤25 6-18.5 21-23 8.5
1350A 1350×250×150×350±20 ≤25 6-18.5 16-18 8
1350B 1350×250×150×350±20 ≤25 6-18.5 21-23 8
1300A 1300×250×150×350±20 ≤25 6.0-15 16-18 7.5
1300B 1300×200×150×350±20 ≤25 4.0-15 21-23 7.5
1200A 1200×220×80×270±20 ≤25 6-7.5 17-19 5.5
1200B 1200×200×80×250±20 ≤25 6-7.5 23-25 5.5
1100A 1100×200×80×250±20 ≤25 6-7.5 17-19 5
1100B 1100×180×80×250±20 ≤25 4-7.5 23-25 5
1000 1000×200×80×250±20 ≤25 4-7.5 13-15 4.5
